溶接ヒュームの吸引に必要な
安全機構はそのままに

機能を削ぎ落してシンプルな仕様と
することで低価格＋短納期を実現

※従来機(KSC-W01・W02) はAC100V電源、風量可変機能付きでしたが、KSC-WL200Tはインバータ非搭載のため三相AC200V電源、風量可変がありません。

カタログ

溶接ヒュームコレクターとは

アーク溶接などの作業時に発生する人体に有害なヒュームを、安全に回収する集塵機です

■使用イメージ


安全対策はそのままに従来機から機能を絞り込むことで低価格・短納期を実現運転時間表示・異常ランプ・外部操作を削除し、シンプルな構造となった分、従来機比で約25％の大幅コストダウンを実現しました ※3相200V仕様です	5段階の厳重なスパッタ(火花)侵入対策に加え、オプションの消炎BOXにより火災のリスクを低減した仕様です	2021年4月からの特定化学物質障害予防規則改正に対応しています

多重の安全構造

５段階のスパッタ侵入対策（3枚の衝突板+金属フィルタ＋フィルタ保護板）で安全構造です溶接で発生する火粉を吸引した際、火災の原因となる火花が、内部に侵入しにくい仕組みになっています

清掃がとても簡単

最も汚れが付着する衝突板の拭き取り作業や取り外し洗浄は、パチン錠を外して扉を開くだけで行えます（フィルタ交換も工具不要です）

コンパクトで移動もらくらく

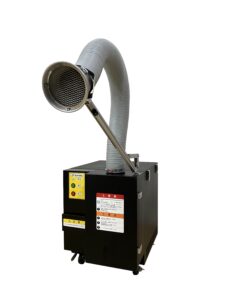

〈W490×D684×H704mm〉とコンパクトサイズで設置場所を選びません（省スペースのため作業台の下にも収納可能です）またキャスター付きのため移動も簡単です
※画像はKSC-W02

高い捕集率

高い捕集率（0.3μm粒子を99%捕集）と捕集面積が広い（15m²）難燃性のフィルタを採用しました（目詰まりしにくいエレメントフィルタです）

ダクト口が増やせます

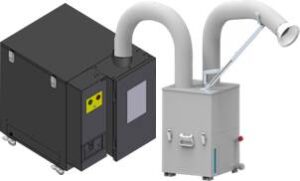

オプションでダクト口を2分岐に出来ます（1台で2ヶ所同時使用が可能

簡易ダクトホース保持アーム

工具レスでダクトホースの位置固定が簡単にできます（標準装備品）

現在年度末特価キャンペーン中です対象機種:KSC-W01/KSC-W02
詳しくはこちら

2021年4月からの特定化学物質障害予防規則改正に対応

※添付pdf資料をご参照ください。

従来機(KSC-W01・W02)はAC100V電源、風量可変機能付きでしたが、KSC-WL200Tはインバータ非搭載のため三相AC200V電源、風量可変がありません。

また、運転時間表示・異常ランプ・外部操作を削除し、シンプルな構造となった分
従来機比で約25％の大幅コストダウンを実現しました。

■フィルタ清掃

①	②

本体側板のパチン錠を開錠して、扉を開けます（工具不要です）	衝突板（３枚）に溜まった塵埃をウエス等で拭き取り完了 ※衝突板は取り外して洗浄できます

■フィルタ交換

①	②	③

本体天板のパチン錠を開錠して、上蓋を取ります（工具不要です）	フィルタを固定しているツマミ（２ケ）を緩めます	フィルタを取り出し交換します ※使用済のフィルタは産廃処理をお願いいたします

※画像はKSC-W02


型式	KSC-WL200T
電源	三相AC200V（50/60Hz）ケーブル長3ｍ（プラグ未添付/端部切り放し）
消費電力	520W/850W（50/60Hz）
外形寸法	W490ｘD684ｘH704mm
質量	約62㎏
最大風量	9㎥/min（50㎐）、11㎥/min（60㎐）
最大静圧	1.7kPa（50㎐)、2.5kPa（60㎐)
吸込ダクト径	φ101.6mm（呼径100mm）
1次フィルタ	金属フィルタ（ラスアミ組合せ）
2次フィルタ	エレメントフィルタ（難燃性) 捕集効率：0.3μｍ 99％（型式：KSC-W01-EF）
安全機構	金属フィルタ、衝突板、漏電遮断器
オプション	分岐ダクト口、消炎ボックス
付属品	ダクトホース（1m）、ダクトホースバンド（2ヶ）吸煙フード、ダクトホース保持アーム

仕様図

品名	型式	外観
交換用エレメントフィルタ	KSC-W01-EF
