粉体用小型集塵機とは

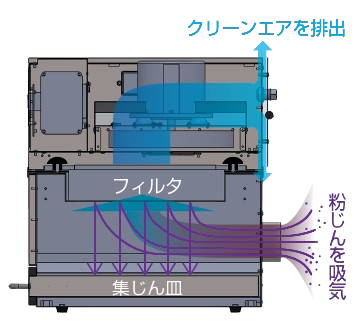

吸引した粉じんや粉体をフィルタで捕集し、クリーンエアを排出する装置です
吸引した吸引物の一部は自重で落下し、集じん皿に集積されます
食品・化粧品・医薬品工場、精密機器・部品工場、金属加工工場をはじめ、様々な集じん用途で使用可能です
■使用イメージ
 |
 |
 |
 |
| 原料投入時の粉舞に | 卓上での切削作業に(彫金加工、歯科技工、その他金属加工に) | レーザーマーカー時の集じんに | 製品コンタミ対策に |
コトヒラ製粉体用小型集塵機の特長

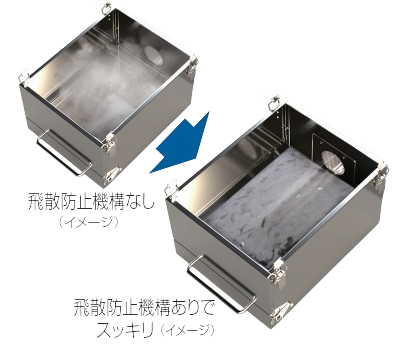

■2つの独自技術でフィルタ交換頻度を低減
どこにでもフィットするコンパクトデザイン
装置高さは約50cmと業界最小クラス
一般的な作業台は70cm～1mであるため、作業台の下にも余裕をもって収納可能です。
約50cm
装置重量も約29kgと軽量設計
不要な機構の削減により、大幅な軽量化に成功しました。別売品のキャスターで更に可搬性が向上します。
簡単メンテナンスで効率アップ
装置表面のビスを極力減らした凹凸の無いデザインのため清掃性に優れております。また、筐体はステンレス製のため衛生的で、電装BOXとフィルタを外した装置下部の集じんBOXは丸ごと水洗いが可能です。
集じん皿の清掃
フィルタ交換
静音設計で作業者の ストレスを軽減
装置内部と、装置外部の独自構造でハイパワーながら騒音値67dBを実現
室内で使用しても作業者に不快感を与えません。

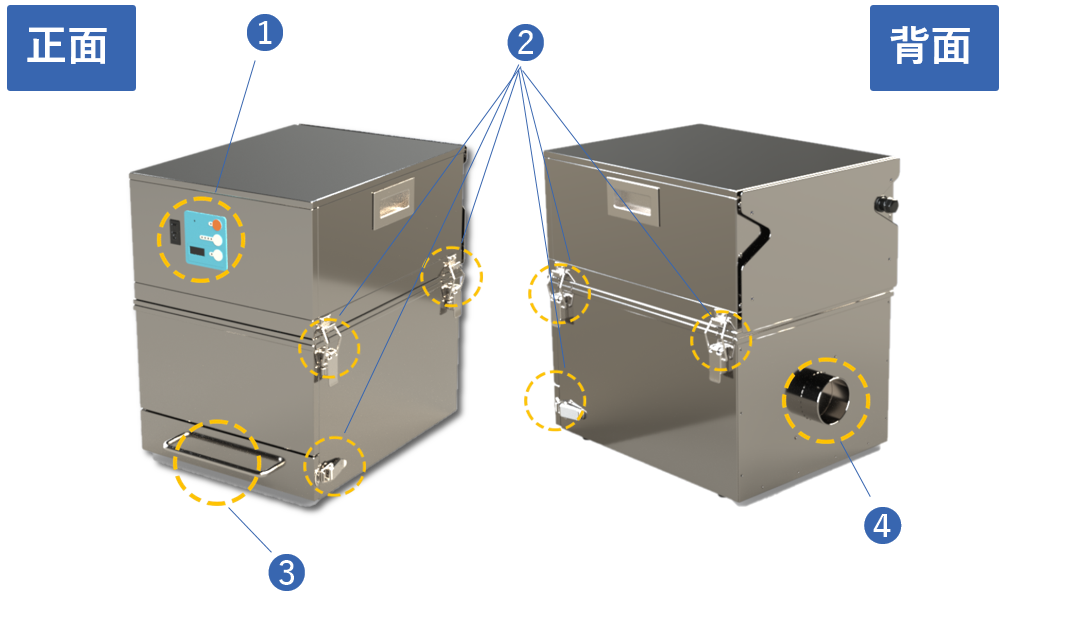

本体
❶操作部
❷パチン錠
❸集じん皿
➍吸引口

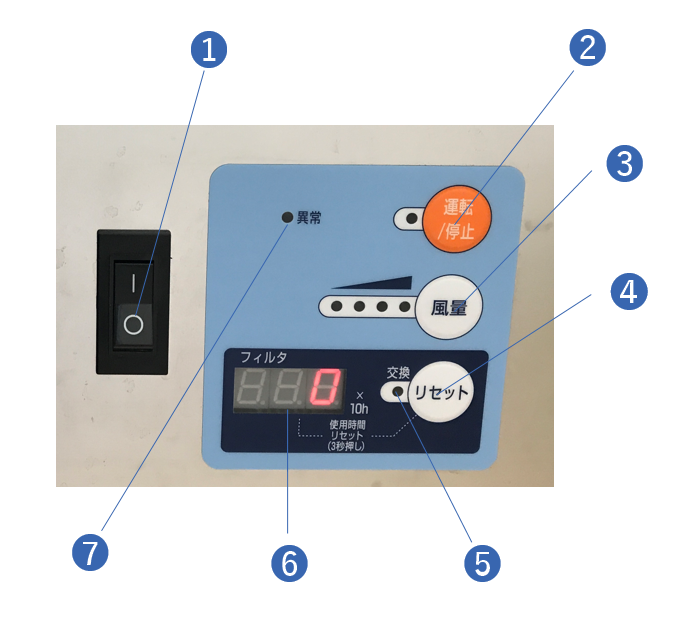

操作部
❶主電源
❷運転/停止ボタン
❸風量調整ボタン
➍時間表示リセットボタン
❺交換お知らせランプ
❻運転時間表示
❼異常ランプ
仕様
 |
|
| 型式 | KDC-US01 |
| 電源 | 単相AC100V（50/60Hz） |
| 消費電力 | 520W |
| 外形寸法 | W350ｘD525ｘH490mm |
| 質量 | 29.2㎏ |
| 処理風量 | 5㎥/min |
| 最大静圧 | 2.1kPa |
| 騒音値 | 67dB |
| フィルタ | メインフィルタ(5μm以上の粒子を99％捕集) |
| 集じん皿容量 | 約5.3L |
| 吸引呼径 | φ75 |
| 機能 | 風量調整(4段階) |
| 別売品 | 帯電防止ダクト(φ75)、キャスター、吸引フード |
カタログダウンロード
消耗品・別売品
| 消耗品 | 別売品 | ||
|---|---|---|---|

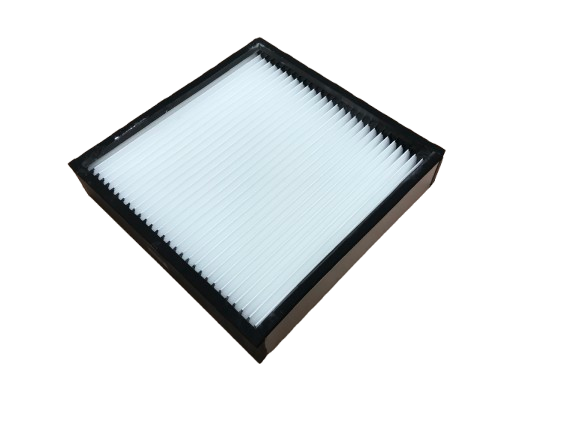

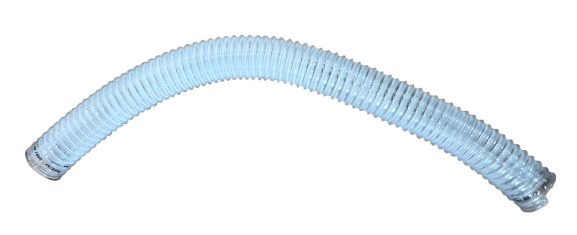

| メインフィルタ | 帯電防止ダクト | キャスター | |
 0.5μm以上を99%以上捕集 |
 |
 |
|

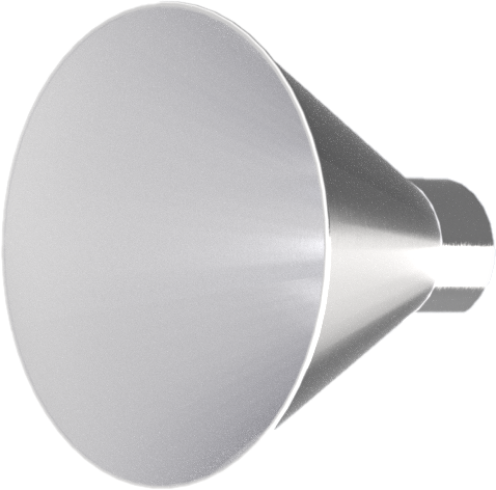

| 吸引フード1 (円形フード) |
吸引フード2 (長方形フード) |
吸引フード3 (スロット型フード) |
|
 |
 |
 |
|
| 用途:広い範囲の吸引 材質:アルミニウム 開口サイズ:φ220 |

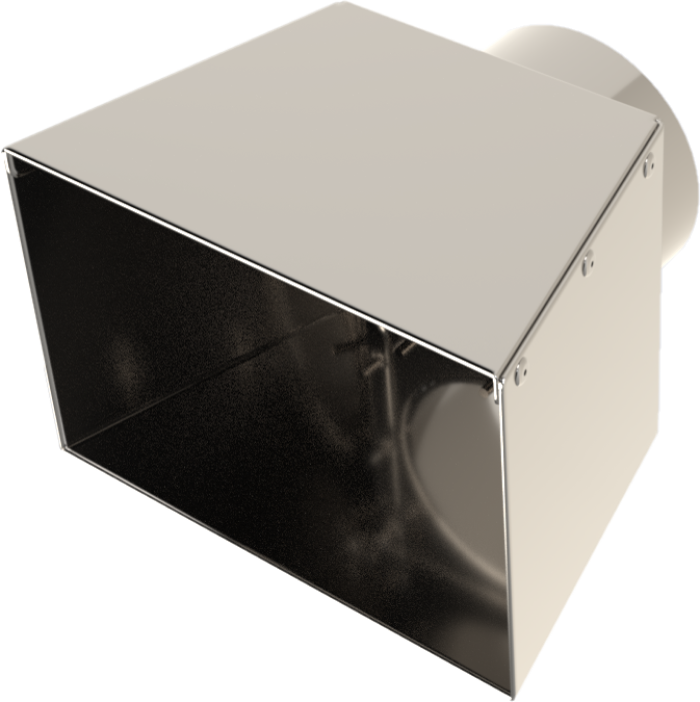

用途:卓上での吸引 材質:ステンレス 開口サイズ:W150×H100 |

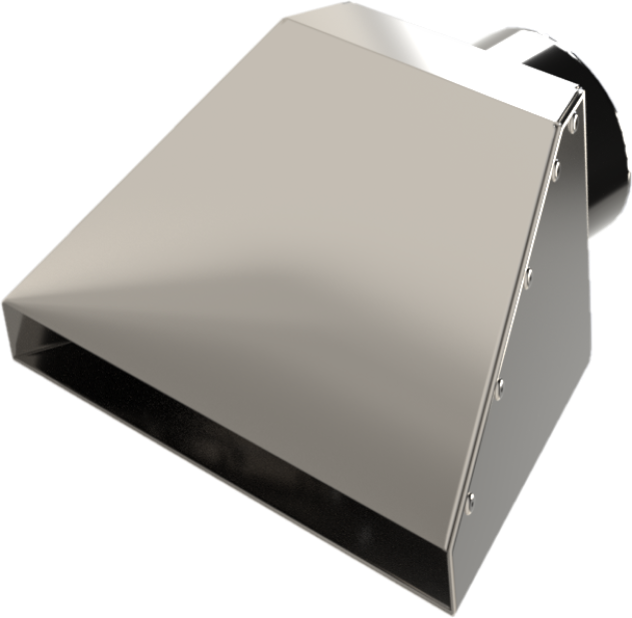

用途:重い粉じんの吸引 材質:ステンレス 開口サイズ:W200×H25 |
|
